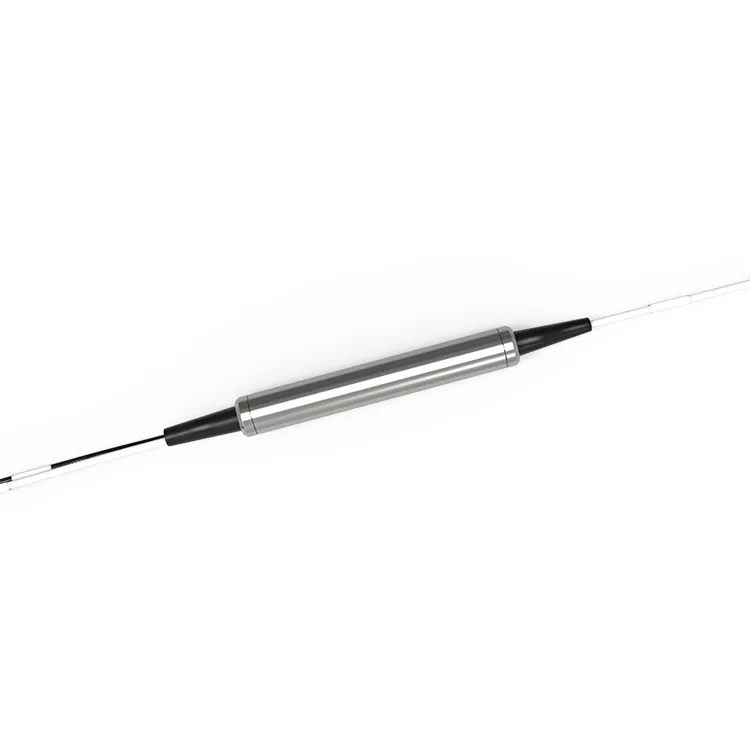

Детаљи о производу
50ГХз ДВДМ филтери фреквенције 50ГХз могу да екранизују и модулишу оптички сигнал унутар пропусног опсега од 50ГХз. 3 порта 50Гхз ДВДМ компонента филтера се може користити као тачка уметања, екстракције и надгледања у оптичком комуникационом систему. ДВДМ технологија може истовремено да преноси више оптичких сигнала са различитим таласним дужинама, што у великој мери повећава капацитет преноса оптичких комуникационих система. 50Гхз ДВДМ филтери се широко користе у приступним мрежама, Метро ВДМ системима, Лонг Хаул ВДМ системима и Ентерприсе мрежама.
Popularne oznake: 3 порта 50ГХз ДВДМ филтер пасивна компонента, Кина 3 порта 50ГХз ДВДМ филтер пасивна компонента произвођачи, добављачи, фабрика
Спецификације производа
|
Опсег таласних дужина |
Ц- или Л-банд ИТУ канали 186,6 до 196,1 ТХз |
Технологија |
ТФФ (филтер танког филма) |
|
Ширина опсега @ -0.5дБ |
Веће или једнако 0.22нм |
Преношење таласање опсега пропусности |
Мање или једнако 0.40дБ |
|
Преношење уметање губитак |
Мање или једнако 0.8дБ |
Рефлецтион пассбанд таласање |
Мање или једнако 0.20дБ |
|
Губитак уметања рефлексије |
Мање или једнако 0.40дБ |
Преношење изолација (прилагођавање канала) |
Већа или једнака 20 дБ |
|
Преношење изолација (канал без подешавања) |
Већа или једнака 45 дБ |
Изолација рефлексије |
Већа или једнака 12 дБ |
|
Зависно од поларизације губитак |
Мање или једнако 0.2дБ |
Режим поларизације дисперзија |
Мање или једнако 0.2пс |
|
Директивност |
Већа или једнака 50 дБ |
Повратни губитак |
Већа или једнака 45 дБ |
|
Руковање оптичком снагом |
Веће или једнако 500 |
Температура |
Радни:-40 до +85 степена Складиштење:-40 до +85 степена |
|
Тип влакана |
СМФ{0}}е |
Димензија пакета |
∮5,5 к Л34 мм |
Напомена:
1) Све спецификације су засноване на уређајима без конектора, и загарантоване преко таласне дужине, поларизације и температуре.
2) Вредности ПМД и хроматске дисперзије су гарантоване дизајном.3) Спецификације су подложне промени без претходне најаве.
Информације о наручивању
|
РД-D |
- Пакет |
-Конектор Тип |
U/A |
-План канала |
-Тип влакна |
- Дужина влакана |
-50G |
|
С: Челик |
0: Нема конектора |
У: УПЦ |
C19 |
25: 250ум влакно |
005: 0.5+/-0.1m |
50Г:50ГХЗ |
|
|
Г: Стакло |
1: ЛЦ |
О: АПЦ |
C20 |
90: 900ум влакна |
01: 1.0+/-0.1m |
||
|
2: СЦ |
C21 |
други |
|||||
|
3: ФЦ |
други |
||||||
|
4: Други |
Пример:РД-ДС1У-Ц19-2505-50Г: 3 порта 50ГХЗ ДВДМ Ц19 1562.23нм ЛЦ/УПЦ 250ум 0,5М челично влакно.
