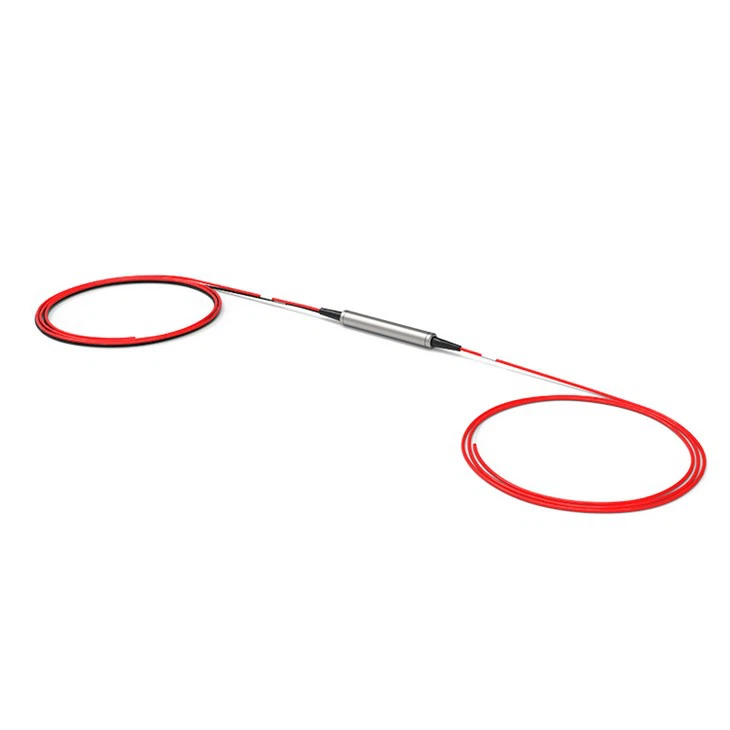

980 1550nm Polarization Maintaining Filter WDM（4）

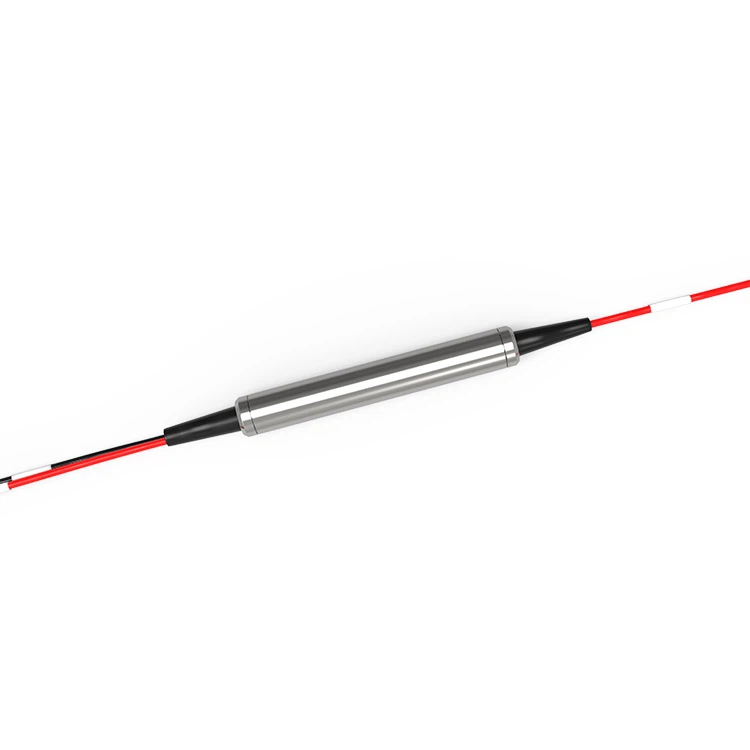

980 1550нм Филтер за одржавање поларизације ВДМ

Д-Нет-ова ПМ 980нм 1550нм компонента филтера је високо ефикасна оптичка компонента која служи као кључни елемент у оптичким комуникационим системима. Овај филтер је дизајниран да омогући оптичким сигналима различитих таласних дужина да прођу кроз њега док блокира друге. Способан је да одржи поларизацију, што је кључно за одржавање интегритета сигнала и минимизирање губитка сигнала.

Pošalji upit

Opis

Tehničke karakteristike

Детаљи о производу

Компонента филтера за одржавање поларизације 980нм 1550нм има могућност да се користи и за мултиплексирање различитих других комбинација таласних дужина. То укључује 980/1030нм (погодно за пулсне ласерске апликације) и 1064/1550нм (користи се за пумпање ербијум-итербијум). Нуди опције обраде и за ниске нивое снаге (у распону од 300мВ до 500мВ) и за високе нивое снаге (до 20В).

Popularne oznake: 980 1550нм филтер за одржавање поларизације вдм, Кина 980 1550нм филтер за одржавање поларизације вдм произвођачи, добављачи, фабрика

Спецификације производа

Параметар		Јединица	T1550/R980	T980/R1550
Опсег таласних дужина преноса		нм	1520~1580	960~990
Опсег таласне дужине рефлексије		нм	960~990	1520~1580
Макс. Губитак уметања @ 23 степена	Преношење	дБ	0.8
	Рефлецт	дБ	0.5
Мин. Изолација @ 23 степена	Преношење	дБ	25
	Рефлецт	дБ	12
Мин. Однос изумирања		дБ	20
Мин. Цханнел Флатнесс		дБ	0.3
Мин. Повратни губитак		дБ	50
Макс. Управљање снагом (ЦВ)		W	0.3, 0.7, 1, 2, 3, 10, 20
Макс. Затезно оптерећење (Н)		N	Мање или једнако 5
Тип влакна		-	ПМ980 за 980нм порт, друга ПМ1550 влакна
Радна температура		степен	-5 до +70
Температура складиштења		степен	-40 до +85
Димензије пакета		мм	Ø5.5 x L35

1. Горе наведене спецификације су за уређај без конектора, а ПМ ВДМ уређај ради на обе осовине. Сви параметри се тестирају на собној температури.
2. За уређаје са конекторима, ИЛ ће бити 0.3дБ већи, РЛ ће бити 5дБ нижи и ЕР ће бити 2дБ мањи. Снага се преноси преко конектора мање од 2В. Подразумевани кључ конектора је поравнат са спором осом.
3. Ако постоји пулсна примена, обавезно нас обавестите о енергији импулса и вршној снази.

Информације о наручивању

ПМВ-	-Канал-	-Пакет	конектор-	Пигтаилс Диаметер	Дужина влакана	Радни Акис
	59:1550нм пролаз/980нм рефлекс	С: челична цев	01У/А: ЛЦ/УПЦ или ЛЦ/АПЦ	25:250μм голо влакно	05:0.5m	Б: Обе осе раде
	95:980 пролаз/1550нм рефлекс	Кс: други	02У/А: СЦ/УПЦ или СЦ/АПЦ	90:900μм лабава цев	10:1.0m	Ф: Брза оса блокирана
			03У/А: ФЦ/УПЦ или ФЦ/АПЦ	КСКС: Други	15:1.5m
			04У/А: други		КСКС: Други

Пример броја дела:ПМВ-59-С-01А-90-10-Б
Опис:Одржавање поларизације ВДМ, ТКС 1550/РКС980нм, ЛЦ/АПЦ сви портови, 0,9 мм 1,0 м влакна, челична цев, обе осе раде.

ФАК

П: Шта је компонента филтера за одржавање поларизације 980нм 1550нм?

О: Компонента ПМ 980нм 1550нм филтера је уређај који раздваја и комбинује оптичке сигнале две различите таласне дужине, 980нм и 1550нм, задржавајући притом њихова поларизациона стања.

П: Да ли се ВДМ филтер за одржавање поларизације може користити и за апликације за једномодна и за вишемодна влакна?

О: Не, ВДМ филтер који одржава поларизацију је дизајниран посебно за апликације са једним модом.

П: Може ли се ВДМ филтер који одржава поларизацију користити за двосмерну комуникацију?

О: Да, ВДМ филтер који одржава поларизацију се може користити за двосмерну комуникацију.
