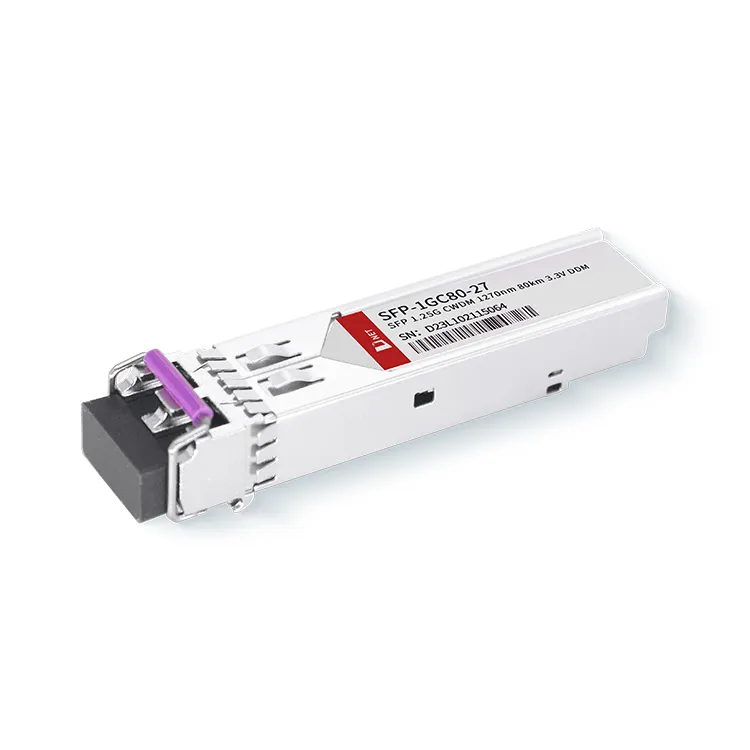

Д-нет-ов оптички примопредајни модул
● Помоћ при компатибилности:Д-НЕТ нуди услуге компатибилности како би осигурао да су оптички модули компатибилни са опремом водећих произвођача.
● Персонализоване услуге:Д-НЕТ пружа опције прилагођавања ОЕМ-а за своје производе. На захтев, купци могу да имају логотипе у боји прилагођене њиховим потребама.
● Стандардни период испоруке:3 дана
● Опсежна решења за испоруку:Д-НЕТ сарађује са високо реномираним курирским компанијама као што су СФ, ФедЕк, ДХЛ, УПС и друге како би осигурао поуздане услуге доставе.
Карактеристике
● Подржава брзине пријеноса до 1,25 Гбпс
● Садржи СФП отисак који се може прикључити на топло
● Опремљен ЦВДМ ДФБ ласером и ПИН фото детектором, способан за пренос до 80 км на СМФ-у
● У складу са спецификацијама СФП МСА и СФФ-8472, има дуплекс ЛЦ утичницу
● Усклађен са РоХС
● Напаја га једно +3.3В напајање
● Укључује дигитални дијагностички надзор у реалном времену
● Опсег температуре радног кућишта:
-Стандардно: од 0 до +70 степена
- Индустријски: -40 до +85 степени
Апликације
● Оптички системи од 1,25 Гбпс
● Гигабитни Етхернет
● Фибре Цханнел 1,063Гбпс
● Друге оптичке везе
Детаљи о производу
Примопредајници су у потпуности усаглашени са СФП Уговором о више извора и функцијама дигиталне дијагностике наведене у СФФ-8472. Састоје се од три примарне компоненте: ЦВДМ ДФБ ласерског предајника, ПИН фотодиоде интегрисане са трансимпедансним претпојачалом (ТИА) и МЦУ контролне јединице. Сви модули су у складу са сигурносним стандардима класе И ласера.
Popularne oznake: СФП 1Г 1000басе ЦВДМ 1270нм 80км, Кина СФП 1Г 1000басе ЦВДМ 1270нм 80км произвођачи, добављачи, фабрика
Апсолутне максималне оцене
|
Параметар |
Симбол |
Мин |
Макс |
Јединица |
|
Напон напајања |
Вцц |
-0.5 |
4.5 |
V |
|
Температура складиштења |
Тс |
-40 |
+85 |
степен |
|
Радна влажност |
- |
5 |
85 |
% |
Препоручени радни услови
|
Параметар |
Симбол |
Мин |
Типично |
Макс |
Јединица |
|
|
Температура радног кућишта |
Стандард |
Тц |
0 |
+70 |
степен |
|
|
Проширено |
-20 |
+80 |
степен |
|||
|
Индустриал |
-40 |
+85 |
степен |
|||
|
Напон напајања |
Вцц |
3.135 |
3.30 |
3.465 |
V |
|
|
Струја напајања |
Ицц |
300 |
мА |
|||
|
Дата Рате |
0.1 |
1.25 |
Гбпс |
|||
Оптичке и електричне карактеристике
|
Параметар |
Симбол |
Мин |
Типично |
Макс |
Јединица |
Напомене |
||
|
Предајник |
||||||||
|
Центер Вавеленгтх |
λc |
λc-6.5 |
λc |
λc+6.5 |
нм |
|||
|
Спектрална ширина (-20дБ) |
Δλ |
1 |
нм |
|||||
|
Однос потискивања бочног режима |
СМСР |
30 |
- |
дБ |
||||
|
Просечна излазна снага |
Pоут |
0 |
+4.0 |
дБм |
1 |
|||
|
Однос изумирања |
ЕР |
9.0 |
дБ |
|||||
|
Дата Инпут Свинг Дифферентиал |
VИН |
180 |
1200 |
мВ |
2 |
|||
|
Улазна диференцијална импеданса |
ZИН |
90 |
100 |
110 |
Ω |
|||
|
ТКС Дисабле |
Онемогући |
2.0 |
Вцц |
V |
||||
|
Омогући |
0 |
0.8 |
V |
|||||
|
ТКС Фаулт |
Грешка |
2.0 |
Вцц |
V |
||||
|
Нормално |
0 |
0.8 |
V |
|||||
|
Пријемник |
||||||||
|
Центер Вавеленгтх |
λc |
1270 |
1610 |
нм |
||||
|
Осетљивост пријемника |
-26 |
дБм |
3 |
|||||
|
Преоптерећење пријемника |
-1 |
дБм |
3 |
|||||
|
ЛОС Де-Ассерт |
ЛОСD |
-27 |
дБм |
|||||
|
ЛОС Ассерт |
ЛОСA |
-38 |
дБм |
|||||
|
ЛОС хистереза |
0.5 |
4 |
дБ |
|||||
|
Диференцијал промене излаза података |
Vоут |
600 |
800 |
1000 |
мВ |
4 |
||
|
ЛОС |
Високо |
2.0 |
Вцц |
V |
||||
|
Ниско |
0.8 |
V |
||||||
Напомене
1. Оптичка снага се покреће у СМФ.
2. ПЕЦЛ улаз, интерно спојен наизменичном струјом и терминиран.
3. Измерено са ПРБС 27-1 тест узорком @1250Мбпс, БЕР мањи или једнак 1×10-12.
4. Интерно спојен наизменичном струјом.
Информације о наручивању
|
Број дела |
Опис |
|
СФП-1ГЦ80-27 |
1,25Гбпс СФП ЦВДМ примопредајник, сингле Моде, 80км Реацх |
ФАК
1. Шта значи 1Г СФП?
О: 1Г СФП представља 1 Гигабит Смалл Форм-фацтор Плуггабле, који подржава брзину преноса података од 1 Гигабита у секунди.
2. Како одабрати СФП примопредајник?
1.Компатибилност: Потврдите да је СФП модул погодан за употребу са вашим мрежним хардвером.
2. Брзина преноса података: Утврдите потребну брзину преноса података на основу ваших специфичних мрежних захтева.
3. Тип влакна: Размислите о томе да ли ћете користити сингле-моде или мулти-моде оптичке каблове.
4.Удаљеност: Одредите распон између тачака преноса и пријема унутар ваше мреже.
5. Тип конектора: Проверите тип конектора који је потребан за ваше мрежне уређаје.
