Детаљи о производу

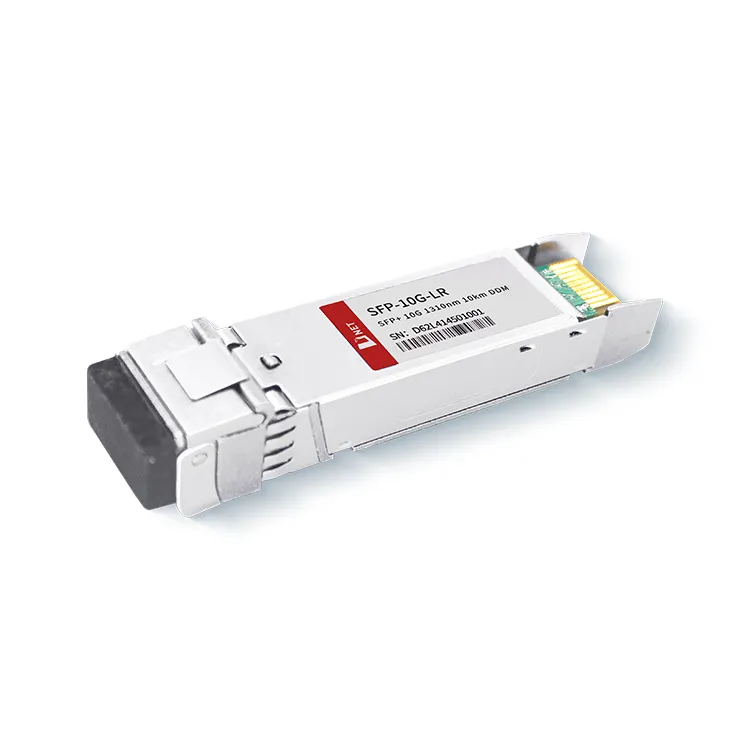

Д-НЕТ-ов 10Г ЛР 10КМ модул је усклађен са стандардима СФФ-8431, СФФ-8432 и ИЕЕЕ 802.3ае 10ГБАСЕ-ЛР. Ради на таласној дужини од 1310 нм, фреквенцији која се обично користи у оптичким комуникацијама великог домета. Модул се придржава потпуно усаглашеног СФП фактора облика, који нуди могућност прикључивања на топло, олакшава директну надоградњу оптичких портова и обезбеђује ниску емисију електромагнетних сметњи (ЕМИ).
Popularne oznake: СФП+ 10Г ЛР 10км модул примопредајника, Кина СФП+ 10Г ЛР 10км примопредајни модул произвођачи, добављачи, фабрика
Апсолутне максималне оцене
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
|
|
Температура складиштења |
TS |
-40 |
+85 |
степен |
||
|
Радна температура кућишта |
Комерцијални |
TA |
0 |
70 |
степен |
|
|
Индустриал |
-40 |
+85 |
степен |
|||
|
Максимални напон напајања |
Вцц |
-0.5 |
4 |
V |
||
|
Релативна влажност |
РХ |
0 |
85 |
% |
||
Електричне карактеристике
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
Напомена |
|
Напон напајања |
Вцц |
3.135 |
3.465 |
V |
||
|
Суппли Цуррент |
Ицц |
430 |
мА |
|||
|
Потрошња енергије |
P |
1.5 |
W |
|||
|
Секција предајника |
||||||
|
Улазна диференцијална импеданса |
Rин |
100 |
Ω |
1 |
||
|
Толеранција једносмерног напона Тк улаза (Реф. ВееТ) |
V |
-0.3 |
4 |
V |
||
|
Промена диференцијалног улазног напона |
Вин, пп |
180 |
700 |
мВ |
2 |
|
|
Трансмит Дисабле Волтаге |
VD |
2 |
Вцц |
V |
3 |
|
|
Трансмит Енабле Волтаге |
VЕН |
Вее |
Вее+0.8 |
V |
||
|
Рецеивер Сецтион |
||||||
|
Толеранција једноструког излазног напона |
V |
-0.3 |
4 |
V |
||
|
Рк Оутпут Дифф Волтаге |
Во |
300 |
850 |
мВ |
||
|
Време пораста и пада излаза Рк |
Тр/Тф |
30 |
пс |
4 |
||
|
ЛОС грешка |
VЛОС грешка |
2 |
ВццХОСТ |
V |
5 |
|
|
ЛОС Нормал |
VЛОС норма |
Вее |
Вее+0.8 |
V |
5 |
|
Напомена
1. Улаз се завршава на 100 ома.
2. Повежите се директно на пин за унос ТКС података. АЦ спојница од пина до ИЦ драјвера ласера.
3. ЛОС је излаз отвореног колектора. 4,7к-10кΩ треба да се отвори на матичној плочи. Операција је логичка 0, а губитак сигнала је логички 1. Максимални напон повлачења је 5,5В.
4. Ултразвук са ОЦ-192 / СДХ.
5. 10ГБАСЕ-ЛР / ЛВ Етхернет.
Оптицал Параметерс
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
Напомена |
|
Секција предајника |
||||||
|
Центер Вавеленгтх |
λt |
1290 |
1310 |
1330 |
нм |
|
|
спектрална ширина |
△λ |
1 |
нм |
|||
|
Просечна оптичка снага |
Павг |
-8.2 |
0.5 |
дБм |
1 |
|
|
Оптицал Повер ОМА |
Пома |
-5.2 |
дБм |
|||
|
Ласер Офф Повер |
Пофф |
-30 |
дБм |
|||
|
Однос изумирања |
ЕР |
3.5 |
дБ |
7 |
||
|
Однос изумирања |
ЕР |
6 |
дБ |
6 |
||
|
Казна дисперзије предајника |
ТДП |
3.2 |
дБ |
2 |
||
|
Релативни интензитет буке |
Рин |
-128 |
дБ/Хз |
3 |
||
|
Толеранција губитка оптичког поврата |
20 |
дБ |
||||
|
Рецеивер Сецтион |
||||||
|
Центер Вавеленгтх |
λr |
1260 |
1355 |
нм |
||
|
Осетљивост пријемника |
Сен |
-14.5 |
дБм |
4,7 |
||
|
Осетљивост пријемника |
Сен |
-14.5 |
дБм |
4,6 |
||
|
Осетљивост на стрес (ОМА) |
СенСТ |
-10.3 |
дБм |
4 |
||
|
Лос Ассерт |
ЛОСA |
-25 |
- |
дБм |
||
|
Лос Дессерт |
ЛОСD |
-15 |
дБм |
|||
|
Лос Хистересис |
ЛОСH |
0.5 |
дБ |
|||
|
Преоптерећење |
Сат |
0 |
дБм |
5 |
||
|
Рефлецтанце пријемника |
Ррк |
-12 |
дБ |
|||
Напомена
1. Услови тестирања пријемника стреса према ИЕЕЕ802.3ае. ЦСРС тест захтева да матичне плоче испуњавају СФФ-8431 стандарде.
2. Преоптерећење пријемника као што је наведено у ОМА и под најгорим интегрисаним условима напрезања.
3. Ултразвук са ОЦ-192 / СДХ
4. 10ГБАСЕ-ЛР / ЛВ Етхернет
Информације о наручивању
|
Број дела |
Опис |
|
СФП{0}}Г-ЛР |
10Г СФП+ ЛР 10КМ примопредајни модул, Хот Плуггабле, Дуплек ЛЦ, +3.3В, 1310нм ДФБ-ЛД, Сингле моде |
ФАК
1. Шта је 10Г ЛР?
О: Д-НЕТ-ов 10Г ЛР 10КМ модул је оптички примопредајник за 10-Гб/с серијске оптичке комуникационе апликације, СФП+ модул је усаглашен са СФФ-8431, СФФ-8432 и ИЕЕЕ 802.3ае 10ГБАСЕ-ЛР.
2. Да ли је 10ГБАСЕ-ЛР сингле моде или мултимоде?
О: Д-НЕТ-ов 10Г СФП+ ЛР 10КМ примопредајни модул је погодан за даљински пренос, тако да је једномодно влакно углавном покривено 10 ГБАСЕ-ЛР СФП +, удаљеност преноса 10ГБАСЕ-ЛР СФП може бити до 10 км са једномодно влакно
