Апликације
● 10ГБАСЕ-ЗР/ЗВ Етхернет
● СОНЕТ ОЦ-192/ СДХ СТМ-64
● 10Г Фибер канал
● ОТН ОТУ2е
Детаљи о производу

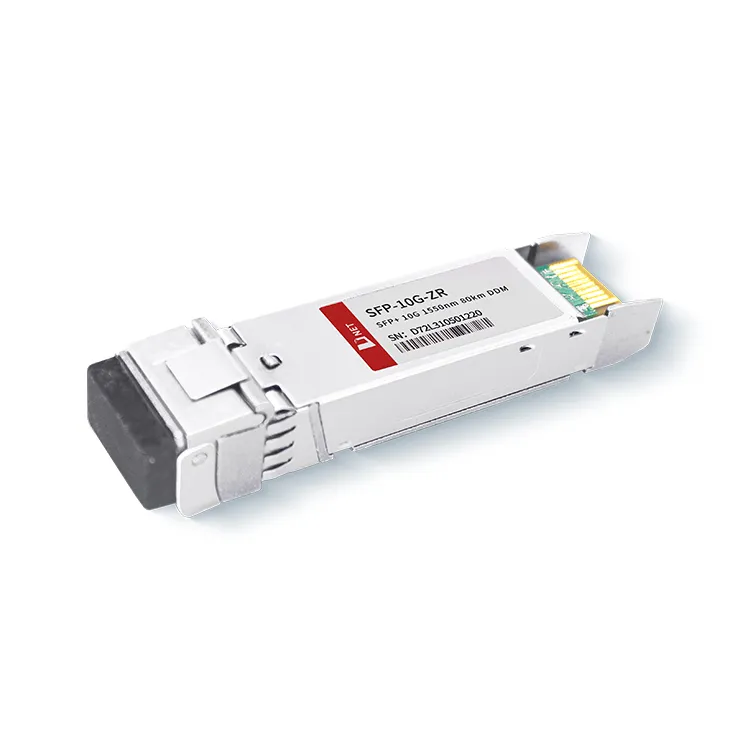

10Г СФП+ ЗР 80КМ примопредајни модул из Д-НЕТ-а претвара 10Гб/с серијски електрични ток података у 10Гб/с оптички излазни сигнал, и обрнуто, претварајући оптички улазни сигнал од 10Гб/с назад у 10Гб/с серијске електричне податке поток. Модул се придржава потпуно усаглашеног СФП фактора облика, који нуди могућност прикључивања на топло, олакшавајући лаку надоградњу оптичких портова и обезбеђује ниску емисију електромагнетних сметњи (ЕМИ).
Popularne oznake: СФП+10Г ЗР 1550нм 80км модул примопредајника, Кина СФП+10Г ЗР 1550нм 80км примопредајни модул произвођачи, добављачи, фабрика
Апсолутне максималне оцене
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
|
|
Температура складиштења |
TS |
-40 |
+85 |
степен |
||
|
Радна температура кућишта |
Комерцијални |
TA |
0 |
70 |
степен |
|
|
Индустриал |
TA |
|||||
|
Максимални напон напајања |
Вцц |
-0.5 |
4 |
V |
||
|
Релативна влажност |
РХ |
0 |
85 |
% |
||
Електричне карактеристике
(ТОП=0 до 70 степени, ВЦЦ=3.135 до 3,465 волти)
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
Напомена |
|
Напон напајања |
Вцц |
3.135 |
3.465 |
V |
||
|
Суппли Цуррент |
Ицц |
500 |
мА |
|||
|
Потрошња енергије |
P |
1.8 |
W |
|||
|
Секција предајника |
||||||
|
Улазна диференцијална импеданса |
Rин |
100 |
Ω |
1 |
||
|
Толеранција једносмерног напона Тк улаза (Реф. ВееТ) |
V |
-0.3 |
4 |
V |
||
|
Промена диференцијалног улазног напона |
Вин, пп |
180 |
700 |
мВ |
2 |
|
|
Трансмит Дисабле Волтаге |
VD |
2 |
Вцц |
V |
3 |
|
|
Трансмит Енабле Волтаге |
VЕН |
Вее |
Вее+0.8 |
V |
||
|
Рецеивер Сецтион |
||||||
|
Толеранција једноструког излазног напона |
V |
-0.3 |
4 |
V |
||
|
Рк Оутпут Дифф Волтаге |
Во |
300 |
850 |
мВ |
||
|
Време пораста и пада излаза Рк |
Тр/Тф |
30 |
пс |
4 |
||
|
ЛОС грешка |
VЛОС грешка |
2 |
ВццХОСТ |
V |
5 |
|
|
ЛОС Нормал |
VЛОС норма |
Вее |
Вее+0.8 |
V |
5 |
|
Оптицал Параметерс
(ТОП=0 до 70 степени, ВЦЦ=3.135 до 3,465 волти)
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
Напомена |
|
Секција предајника |
||||||
|
Центер Вавеленгтх |
λt |
1530 |
1550 |
1565 |
нм |
|
|
спектрална ширина |
△λ |
0.3 |
нм |
|||
|
Просечна оптичка снага |
Павг |
0 |
+5 |
дБм |
1 |
|
|
Оптицал Повер ОМА |
Пома |
-2.1 |
дБм |
|||
|
Ласер Офф Повер |
Пофф |
-30 |
дБм |
|||
|
Однос изумирања |
ЕР |
8.2 |
дБ |
|||
|
Казна дисперзије предајника |
ТДП |
3.0 |
дБ |
2 |
||
|
Релативни интензитет буке |
Рин |
-128 |
дБ/Хз |
3 |
||
|
Толеранција губитка оптичког поврата |
21 |
дБ |
||||
|
Рецеивер Сецтион |
||||||
|
Центер Вавеленгтх |
λr |
1260 |
1600 |
нм |
||
|
Осетљивост пријемника |
Сен |
-23 |
дБм |
4 |
||
|
Осетљивост на стрес (ОМА) |
СенСТ |
-21 |
дБм |
4 |
||
|
Лос Ассерт |
ЛОСA |
-34 |
- |
дБм |
||
|
Лос Дессерт |
ЛОСD |
-24 |
дБм |
|||
|
Лос Хистересис |
ЛОСH |
0.5 |
дБ |
|||
|
Преоптерећење |
Сат |
-7 |
дБм |
5 |
||
|
Рефлецтанце пријемника |
Ррк |
-26 |
дБ |
|||
Напомена
1. 12дБ рефлексије.
2. Просечне бројке снаге су само информативне, према ИЕЕЕ802.3ае.
3. ТВДП цифра захтева да матична плоча буде усаглашена са СФФ-8431. ТВДП се израчунава коришћењем Матлаб кода датог у клаузули 68.6.6.2 ИЕЕЕ802.3ае.
Информације о наручивању
|
Број дела |
Опис |
|
СФП{0}}Г-ЗР |
10Г СФП+ ЗР 80КМ примопредајни модул, Хот Плуггабле, Дуплек ЛЦ, +3.3В, 1550нм ЕМЛ&АПД, Сингле моде |
ФАК
1. Који је опсег 10Г ЗР?
О: За 10Г 80КМ 1550нм оптичка излазна снага и таласна дужина (1550нм) су верификоване на оптичким анализаторима спектра. Максимални домет од 80 км преко стварног (не симулираног) СМФ, синглемоде фибер кабла.
2. Која је разлика између СФП ЕР и ЗР?
О: СФП-10Г-ЕР постиже раздаљину преноса до 40 км кроз једномодно оптичко влакно. СФП-10Г-ЗР има таласну дужину од 1550 нм, подржава раздаљину преноса до 80 км на стандардном једномодном влакну и широко се користи у 10ГБАСЕ-ЗР / ЗВ Етхернет и 10Г Фибер каналу.
3. Који је опсег снаге оптичког преноса за 10Г ЗР СФП?
О: Максимална снага оптичког преноса Д-НЕТ-овог 10Г 80КМ 1550нм модула је 4,0 дБм, а минимална 0 дБм.
