Карактеристике производа

●Подржава брзину протока до 25,78Гбпс

●Поседује СФП+ отисак који се може прикључити на топло

●Опремљен са 1310нм ДФБ ласером и ПИН фотодиодом, омогућава пренос до 10км преко СМФ-а

●У складу са СФП+ МСА и СФФ{1}} спецификацијама, са дуплекс ЛЦ утичницом

●У складу са РоХС

●Ради са једним +3.3В напајањем

●Укључује дигитални дијагностички надзор у реалном времену

●Опсег температуре радног кућишта: Стандардни 0 степен до +70 степен

Апликације

● 25ГБАСЕ-ЛР

Детаљи о производу

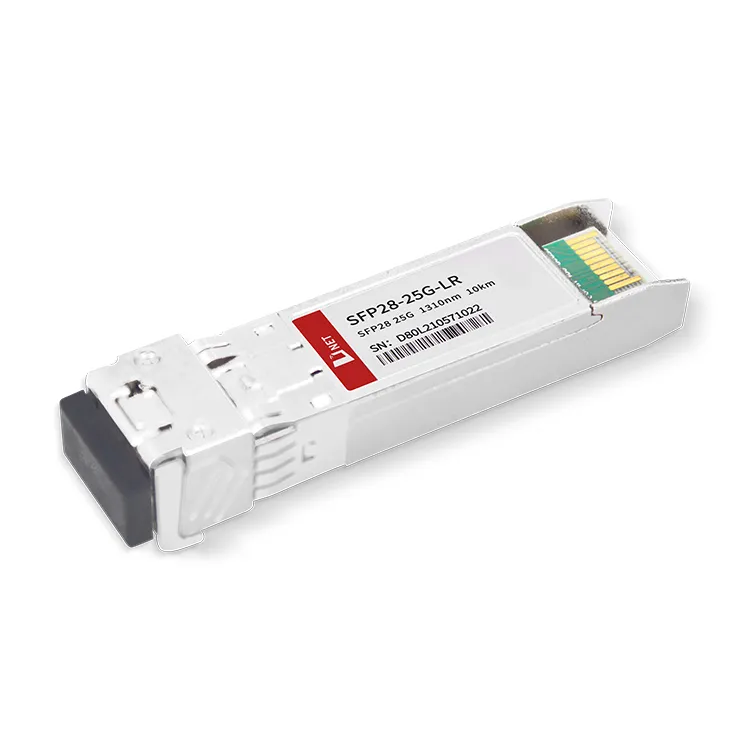

СФП28 примопредајници су високоучинковити, исплативи модули који могу да подрже брзину преноса података од 25,78 Гбпс и омогуће даљину преноса од 10 км преко Сингле-Моде Фибер (СМФ).

Ови примопредајници се састоје од три кључне компоненте: ДФБ ласерског предајника, ПИН фотодиоде која је интегрисана са трансимпедансним претпојачалом (ТИА) и МЦУ контролне јединице. Сви модули су у складу са стандардима сигурности ласера класе И.

Popularne oznake: СФП28 25Г ЛР 10КМ модул примопредајника, Кина СФП28 25Г ЛР 10КМ примопредајни модул произвођачи, добављачи, фабрика

Апсолутне максималне оцене

Параметар	Симбол	Мин	Макс	Јединица
Напон напајања	Вцц	-0.5	4	V
Температура складиштења	Тс	-40	+85	степен
Радна влажност	-	5	85	%

Препоручени услови рада

Параметар	Симбол	Мин	Типично	Макс	Јединица
Температура радног кућишта	Тц	0		+70	степен
Напон напајања	Вцц	3.135	3.30	3.465	V
Струја напајања	Ицц			400	мА
Дата Рате			25.78		Гбпс

Оптичке и електричне карактеристике

Параметар		Симбол		Мин	Типично	Макс	Јединица	Напомене
Предајник
Центер Вавеленгтх			λc	1270	1310	1350	нм
Спектрална ширина (-20дБ)			Δλ			1	нм
Однос потискивања бочног режима			СМСР	30	-		дБ
Просечна излазна снага			P_оут	-6		2	дБм	1
Однос изумирања			ЕР	3.5			дБ
Дата Инпут Свинг Дифферентиал			V_ИН	180		850	мВ	2
Улазна диференцијална импеданса			Z_ИН	90	100	110	Ω
ТКС Дисабле	Онемогући			2.0		Вцц	V
ТКС Дисабле	Омогући			0		0.8	V
ТКС Фаулт	Грешка			2.0		Вцц	V
ТКС Фаулт	Нормално			0		0.8	V
Пријемник
Центер Вавеленгтх			λc	1260		1600	нм
Осетљивост пријемника						-13.3	дБм	3,4
Преоптерећење пријемника						2	дБм	3,4
ЛОС Де-Ассерт			ЛОС_D			-15	дБм
ЛОС Ассерт			ЛОС_A	-30			дБм
ЛОС хистереза				0.5			дБ
Диференцијал промене излаза података			V_оут	300		900	мВ	5
ЛОС			Високо	2.0		Вцц	V
ЛОС			Ниско			0.8	V

напомене:
1. Оптичка снага се покреће у СМФ.
2. ПЕЦЛ улаз, интерно спојен наизменичном струјом и терминиран.
3. Измерено са ПРБС 231-1 тест узорком @25,78Гпс, БЕР мањи или једнак 5×10-5.
4. Измерено са ПРБС 231-1 тест узорком @10,3125Гпс, БЕР мањи или једнак 1×10-12.
Битови 110.3 и битови 118.3 контролишу режиме закључавања интерног ретајмера или ЦДР-а, подразумевана вредност је "1".

5. Интерно спојен наизменичном струјом.

Бит 110.3 од А2х	Бит 118.3 од А2х	РКС Дата Рате	ТКС Дата Рате	Статус РКС ЦДР-а	Статус ТКС ЦДР-а
Висок/1	Висок/1	24.33G/25.78G	24.33G/25.78G	ЦДР изаберите	ЦДР изаберите
Висок/1	Ниско/0	24.33G/25.78G	9.95G/10.31G	ЦДР изаберите	ЦДР бипасс
Ниско/0	Висок/1	9.95G/10.31G	24.33G/25.78G	ЦДР бипасс	ЦДР изаберите
Ниско/0	Ниско/0	9.95G/10.31G	9.95G/10.31G	ЦДР бипасс	ЦДР бипасс

Информације о наручивању

Парт Нумбер	Опис
СФП{0}}Г-ЛР	25Гбпс СФП28 примопредајник, Сингле Моде, 10км Реацх

ФАК

1. Можете ли ставити СФП+ у СФП28 порт?

О: Да, али када је повезан на СФП + примопредајник, овај порт може да подржи само до 10Гбпс брзине Интернета.

2. Шта су КСФП28 и СФП28?

О: Оба имају различите величине и стандарде протокола. СФП28 модул је дефинисан као подржава брзину преноса једног возила од 25ГБ, а КСФП28 подржава четири канала од 25Гбит/с са укупном брзином преноса података од 100Г

3. Којом брзином подржава СФП28?

О: СФП 28 оптички модул има брзину преноса од 25Гбпс, користећи ЛЦ конектор.
