Детаљи о производу

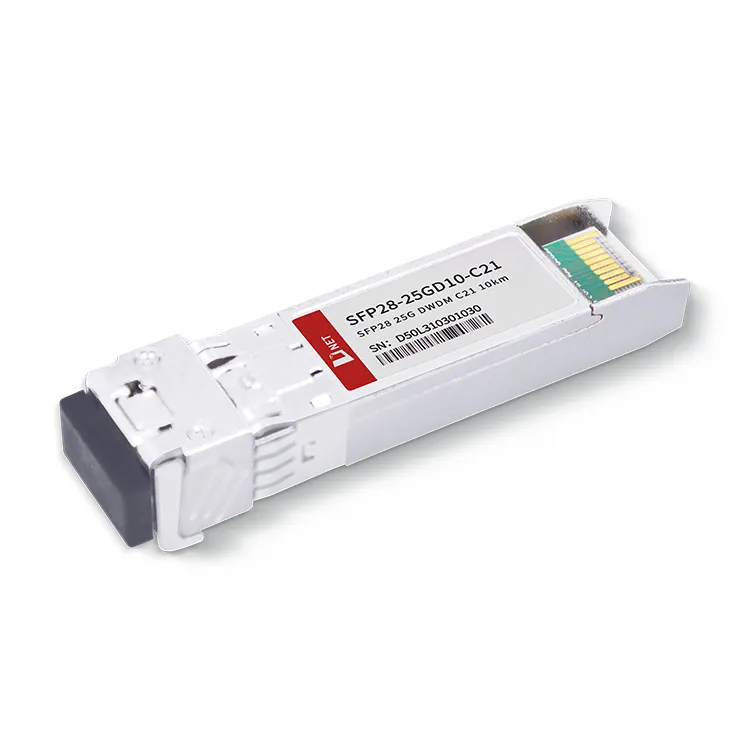

Д-нет-ов 25Г ДВДМ Ц21 10КМ модул примопредајника укључује високо интегрисани оптички подсклоп који се састоји од ДВДМ ЕМЛ ласера, МЦУ контролне јединице и претпојачала. 25Г СФП28 ДВДМ 10КМ модул је посебно дизајниран за употребу са једномодним влакнима и ради на номиналној таласној дужини унутар ИТУ мреже од 100 ГХз, користећи Ц-банд ДВДМ таласну дужину. Широко се користи у 25Г Етхернет и ЦПРИ 10 апликацијама.
Popularne oznake: СФП28 ДВДМ Ц21 10КМ примопредајни модул, Кина СФП28 ДВДМ Ц21 10КМ примопредајни модул произвођачи, добављачи, фабрика
|
Параметар |
Симбол |
Мин |
Макс |
Јединица |
|
Напон напајања |
Вцц |
-0.5 |
4.5 |
V |
|
Температура складиштења |
Тс |
-40 |
+85 |
степен |
|
Радна влажност |
- |
5 |
85 |
% |
Апсолутне максималне оцене
|
Параметар |
Симбол |
Мин |
Макс |
Јединица |
|
Напон напајања |
Вцц |
-0.5 |
4.5 |
V |
|
Температура складиштења |
Тс |
-40 |
+85 |
степен |
|
Радна влажност |
- |
5 |
85 |
% |
Препоручени радни услови
|
Параметар |
Симбол |
Мин |
Типично |
Макс |
Јединица |
|
Температура радног кућишта |
Тц |
0 |
+70 |
степен |
|
|
Напон напајања |
Вцц |
3.135 |
3.30 |
3.465 |
V |
|
Струја напајања |
Ицц |
700 |
мА |
||
|
Дата Рате |
25.78 |
Гбпс |
Оптичке и електричне карактеристике
|
Параметар |
Симбол |
Мин |
Типично |
Макс |
Јединица |
Напомене |
||
|
Предајник |
||||||||
|
Центер Вавеленгтх |
λc |
1528.77 |
1563.05 |
нм |
||||
|
Спектрална ширина (-20дБ) |
Δλ |
1 |
нм |
|||||
|
Однос потискивања бочног режима |
СМСР |
30 |
- |
дБ |
||||
|
Просечна излазна снага |
Pоут |
-1 |
+6 |
дБм |
1 |
|||
|
Однос изумирања |
ЕР |
6 |
дБ |
|||||
|
Дата Инпут Свинг Дифферентиал |
VИН |
180 |
850 |
мВ |
2 |
|||
|
Улазна диференцијална импеданса |
ZИН |
90 |
100 |
110 |
Ω |
|||
|
ТКС Дисабле |
Онемогући |
2.0 |
Вцц |
V |
||||
|
Омогући |
0 |
0.8 |
V |
|||||
|
ТКС Фаулт |
Грешка |
2.0 |
Вцц |
V |
||||
|
Нормално |
0 |
0.8 |
V |
|||||
|
Пријемник |
||||||||
|
Центер Вавеленгтх |
λc |
1510 |
1570 |
нм |
||||
|
Осетљивост пријемника |
-15 |
дБм |
3 |
|||||
|
Преоптерећење пријемника |
2 |
дБм |
3 |
|||||
|
ЛОС Де-Ассерт |
ЛОСD |
-16 |
дБм |
|||||
|
ЛОС Ассерт |
ЛОСA |
-35 |
дБм |
|||||
|
ЛОС хистереза |
0.5 |
дБ |
||||||
|
Диференцијал промене излаза података |
Vоут |
300 |
900 |
мВ |
4 |
|||
|
ЛОС |
Високо |
2.0 |
Вцц |
V |
||||
|
Ниско |
0.8 |
V |
||||||
напомене:
1. Оптичка снага се покреће у СМФ.
2. ПЕЦЛ улаз, интерно спојен наизменичном струјом и терминиран.
3. Измерено са ПРБС 231-1 тест узорком @25,78Гбпс, БЕР мањи или једнак 5Е-5.
4. Интерно спојен наизменичном струјом.
Информације о наручивању
|
Број дела |
Опис |
|
СФП28-25ГД10-Ц21 |
25,78Гбпс 25Г ДВДМ Ц21 10КМ примопредајни модул, 10км досег за СМФ |
ФАК
1. Које брзине подржава СФП28?
О: СФП 28 оптички примопредајник има брзину преноса од 25 Гбпс, користећи ЛЦ конектор.
2. Колико је брз 25ГбЕ?
О: 25ГбЕ пружа једноставнији пут до Етхернет брзина од 50 Гбпс, 100 Гбпс и више. Како 25Г технологија сазријева, корисници могу постићи беспријекоран рад између главних компоненти унутар мреже центара података.
