Ф2Кс2 ОПТО механички оптички прекидач

Ф2Кс2 ОПТО механички оптички прекидач

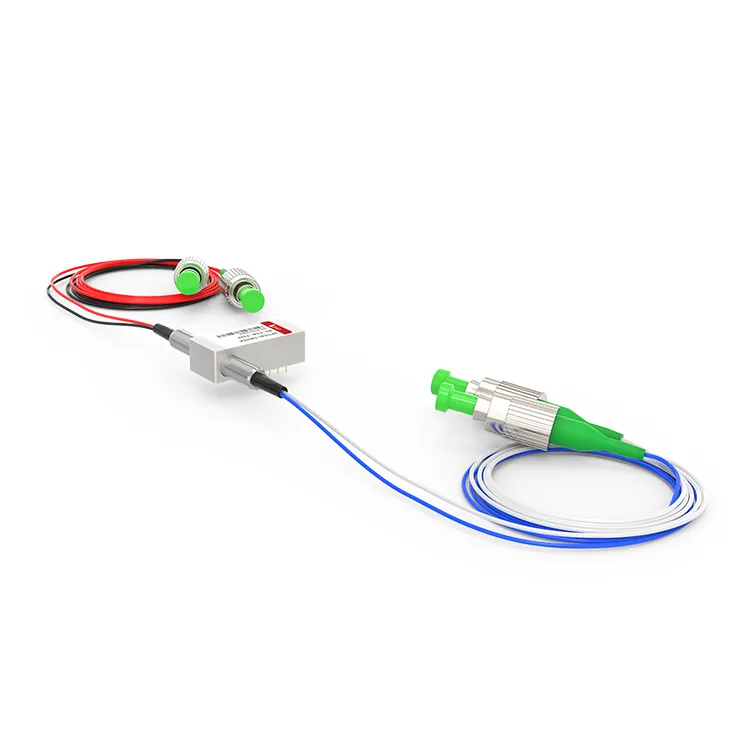

Ф2Кс2 механички оптички прекидач је потпуни механички оптички прекидач са два улазна и два излазна порта. Он усваја механичку структуру за реализацију пребацивања оптичког рутирања сигнала и пребацује оптички сигнал са једног улазног порта на други излазни порт механичким радом.

Pošalji upit

Opis

Tehničke karakteristike

Детаљи о производу

Опто-механички прекидач Ф2Кс2 ради усмеравањем или блокирањем улазног оптичког сигнала за повезивање оптичког канала са излазним оптичким влакном. Верзија са засуном одржава изабрану оптичку путању чак и након што се сигнал драјва уклони, док верзија без засуна подразумевано је укључена или искључена када се напајање изгуби. Механички оптички прекидач Ф2Кс2 се може похвалити губитком уметања мањим од 1.0дБ и брзим временом одзива, омогућавајући пребацивање оптичких сигнала на нивоу наносекунде, чиме се испуњавају захтеви преноса велике брзине.

Popularne oznake: ф2к2 оптомеханички оптички прекидач, Кина ф2к2 оптомеханички оптички прекидач произвођачи, добављачи, фабрика

Спецификације производа

Оператинг Вавеленгтх	1240 ~ 1680 нм (СМ)	Инсертион Лосс	Мање или једнако 1.0дБ
Губитак зависан од таласне дужине	Мање или једнако 0.25дБ	Губитак зависан од поларизације	Мање или једнако 0.05дБ
Губитак у зависности од температуре	Мање или једнако 0.20дБ	Повратни губитак	СМ Већи или једнак 55дБ
Цросс Талк	СМ Већи или једнак 70дБ	Време пребацивања	Мање или једнако 8 мс
Поновљивост	Мање или једнако ±0.02дБ	Трајност	Веће или једнако 10⁷пута
Оперативни напон	3 или 5В	Тип прекидача	Не-затварање/затварање
Радна температура	–20~＋70 степени	Температура складиштења	–40~＋85 степени
Оптицал Повер	Мање или једнако 500мВ	Димензија	27.0Д×12,5Ш×8,4В мм

Пин Цонфигуратионс

Тип	Оптицал Роуте	Електрични погон				Сензор стања
F2×2	Оптицал Роуте	Пин 1	Пин 5	Пин 6	Пин 10	Закачи 2-3	Закачи 3-4	Закачи 7-8	Закачи 8-9
Латцхинг	P1-P4,P2-P3	--	--	ГНД	V＋	Затвори	Отвори	Отвори	Затвори
Латцхинг	P1-P3,P2-P4	V＋	ГНД	--	--	Отвори	Затвори	Затвори	Отвори
Нон-латцхинг	P1-P4,P2-P3	--	--	--	--	Затвори	Отвори	Отвори	Затвори
Нон-латцхинг	P1-P3,P2-P4	V＋	--	--	ГНД	Отвори	Затвори	Затвори	Отвори

Механичке димензије (јединица: мм)

Оптицал Роуте

Информације о наручивању

РД-ФСВ

-F2X2-

-Таласна дужина-

-Тип прекидача-

-напон-

-Тип влакна-

-Пакет-

-Дужина влакана-

-Конектор-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Специјално＝0

Латцхинг＝1

Без затварања＝2

МИНИ Латцхинг＝3

МИНИ без закључавања＝4

Специјално＝0

3V=3

5V=5

Специјално＝0

СМ{0}}

50/125=5

62.5/125=6

Специјално＝0

голо влакно=1

900ум цев=3

Специјално＝0

0.25m=1

0.5m=2

1.0m=3

Специјално＝0

Ништа=1

ФЦ/ПЦ=2

ФЦ/АПЦ=3

СЦ/ПЦ=4

СЦ/АПЦ=5

СТ/ПЦ{0}}

ЛЦ/ПЦ=7

Дуплекс ЛЦ=8

Специјално＝0

ФАК

П: Да ли Ф2Кс2 механички оптички прекидач подржава даљинско управљање?

О: Да, бројни Ф2к2 опто-механички прекидачи нуде могућности даљинског управљања, омогућавајући даљинско пребацивање и праћење статуса преко контролног или комуникационог интерфејса.

П: Колико брзо ради оптомеханички прекидач Ф2к2?

О: Механички оптички прекидач Ф2Кс2 поседује брзо време одзива и способан је да пребаци оптичке путање у року од наносекунди.
