Карактеристике
● 10ГХз ИТУ мрежа, Ц опсег
● ДВДМ ЕМЛ предајник, АПД фото-детектор
● Удаљеност преноса СМФ везе до 80 км
● Са компатибилним СФФ 8472 дигиталним дијагностичким интерфејсом за надзор
● Потрошња енергије<1.5W
● Усклађен са РоХС
Апликације
● 10ГБАСЕ-ЗР/ЗВ Етхернет
● Сонет ОЦ-192/СДХ
● 10Г Фибер канал
● ДВДМ мреже
Детаљи о производу

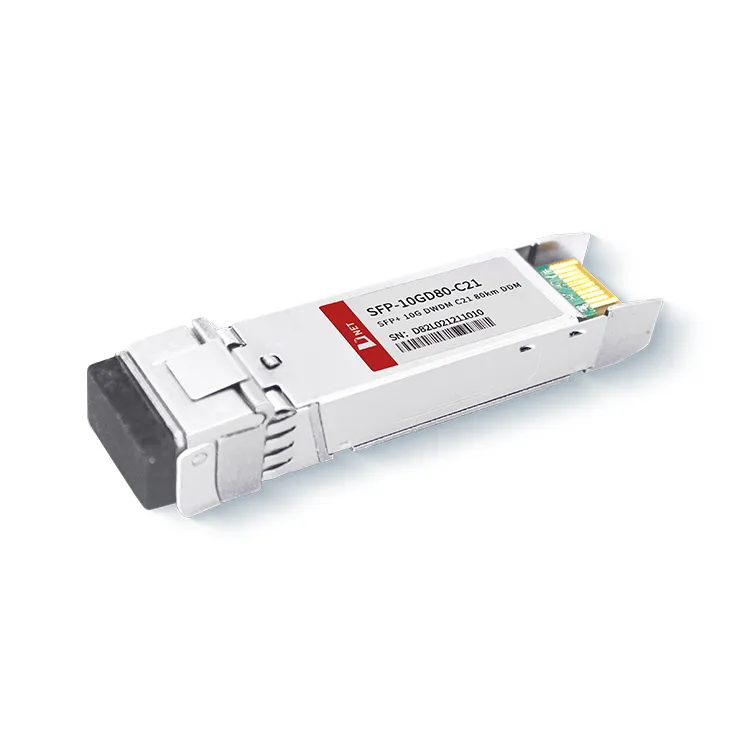

СФП-10ГД80-Ц21 је дизајниран за апликације серијске оптичке комуникације од 10Гб/с, где претвара 10Гб/с серијски електрични ток података у одговарајући оптички излазни сигнал од 10Гб/с, и обрнуто, претварање 10Гб/с оптичког улазног сигнала назад у 10Гб/с серијски електрични ток података. Користи ДВДМ ЕМЛ (Елецтро-Абсорптион Модулатед Ласер) предајник и фото-детектор АПД (Аваланцхе Пхото-Диоде). Употреба металног омотача минимизира електромагнетне сметње, а производ је усклађен са РоХС стандардима.
Popularne oznake: СФП+10Г ДВДМ Ц21 80км, Кина СФП+10Г ДВДМ Ц21 80км произвођачи, добављачи, фабрика
Апсолутне максималне оцене
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
|
Температура складиштења |
TS |
-40 |
+85 |
степен |
|
|
Радна температура кућишта |
TA |
0 |
70 |
степен |
|
|
Максимални напон напајања |
Вцц |
-0.5 |
4 |
V |
|
|
Релативна влажност |
РХ |
0 |
85 |
% |
Електричне карактеристике
(ТОП=0 до 70степен , ВЦЦ=3.135 до 3,465 волти)
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
Напомена |
|
Напон напајања |
Вцц |
3.135 |
3.465 |
V |
||
|
Суппли Цуррент |
Ицц |
450 |
мА |
|||
|
Потрошња енергије |
P |
1.5 |
W |
|||
|
Секција предајника |
||||||
|
Улазна диференцијална импеданса |
Rин |
100 |
Ω |
1 |
||
|
Толеранција једносмерног напона Тк улаза (Реф. ВееТ) |
V |
-0.3 |
4 |
V |
||
|
Промена диференцијалног улазног напона |
Вин, пп |
180 |
700 |
мВ |
2 |
|
|
Трансмит Дисабле Волтаге |
VD |
2 |
Вцц |
V |
3 |
|
|
Трансмит Енабле Волтаге |
VЕН |
Вее |
Вее+0.8 |
V |
||
|
Рецеивер Сецтион |
||||||
|
Толеранција једноструког излазног напона |
V |
-0.3 |
4 |
V |
||
|
Рк Оутпут Дифф Волтаге |
Во |
300 |
850 |
мВ |
||
|
Време пораста и пада излаза Рк |
Тр/Тф |
30 |
пс |
4 |
||
|
ЛОС грешка |
VЛОС грешка |
2 |
ВццХОСТ |
V |
5 |
|
|
ЛОС Нормал |
VЛОС норма |
Вее |
Вее+0.8 |
V |
5 |
|
Напомена
1. Повезано директно на пинове за унос ТКС података. АЦ спојница из пинова у ИЦ драјвера ласера.
2. 20%-80%
3. У диференцијални завршетак од 100 ома.
4. ЛОС је излаз отвореног колектора. Требало би да се повуче са 4,7к – 10кΩ на матичној плочи. Нормалан рад је логичка 0; губитак сигнала је логички 1. Максимални пулл-уп напон је 5.5В.
Оптицал Параметерс
(ТОП=0 до 70степен , ВЦЦ=3.135 до 3,465 волти)
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
Напомена |
|
Секција предајника |
||||||
|
Оптичка таласна дужина-крај живота |
λ |
X-100 |
X |
X+100 |
пм |
|
|
Оптичка таласна дужина - почетак живота |
λ |
X-25 |
X |
X+25 |
пм |
|
|
Просечна оптичка снага |
Павг |
0 |
+5 |
дБм |
1 |
|
|
Ласер Офф Повер |
Пофф |
-30 |
дБм |
|||
|
Однос изумирања |
ЕР |
8.2 |
дБ |
|||
|
Казна дисперзије предајника |
ТДП |
3.0 |
дБ |
2 |
||
|
Релативни интензитет буке |
Рин |
-128 |
дБ/Хз |
3 |
||
|
Толеранција губитка оптичког поврата |
20 |
дБ |
||||
|
Рецеивер Сецтион |
||||||
|
Центер Вавеленгтх |
λr |
1480 |
1565 |
нм |
||
|
Лос Ассерт |
ЛОСA |
-40 |
- |
дБм |
||
|
Лос Дессерт |
ЛОСD |
-24 |
дБм |
|||
|
Лос Хистересис |
ЛОСH |
0.5 |
дБ |
|||
|
Преоптерећење |
Сат |
-7 |
дБм |
5 |
||
|
Рефлецтанце пријемника |
Ррк |
-12 |
дБ |
|||
Напомена
1. 12дБ рефлексије.
2. Услови тестова пријемника под стресом према ИЕЕЕ802.3ае. ЦСРС тестирање захтева да матична плоча буде компатибилна са СФФ-8431.
3. Преоптерећење пријемника наведено у ОМА и под најгорим свеобухватним стресним условима.
Информације о наручивању
|
Број дела |
Опис |
|
СФП-10ГД80-Ц21 |
10Гб/с 80км ДВДМ СФП+ примопредајник Хот Плуггабле, Дуплек ЛЦ, +3.3В, 100ГХз, ДВДМ ЕМЛ&АПД, Сингле моде |
ФАК
1. Шта је 10Г двдм 80км?
О: 10Г ДВДМ 80км се односи на врсту оптичке комуникационе технологије која омогућава пренос података брзином од 10Г на удаљености од 80км користећи ДВДМ. ДВДМ је техника која омогућава комбиновање више оптичких сигнала, од којих се сваки преноси на различитој таласној дужини, и пренос преко једног оптичког влакна. Ово омогућава ефикасно коришћење расположивог пропусног опсега и повећава капацитет оптичке мреже.
2. Која је разлика између ЦВДМ и ДВДМ СФП-а?
О: Опсег таласних дужина ЦВДМ СФП-а је 1270-1610 нм. Максимална даљина преноса је 120 км. Међутим, ДВДМ СФП има максималну таласну дужину од 1620 нм и максималну даљину преноса од 200 км.
