Карактеристике
● СФП пакет који се може прикључити на топло
● Дуплек ЛЦ конектор
● 10ГХз ИТУ мрежа, Ц опсег
● Напајање:+3.3В
● Метална шкољка, за смањење електромагнетних сметњи
● Потрошња енергије<1.5W
● Температурни опсег: 0~ 70 степени
Детаљи о производу

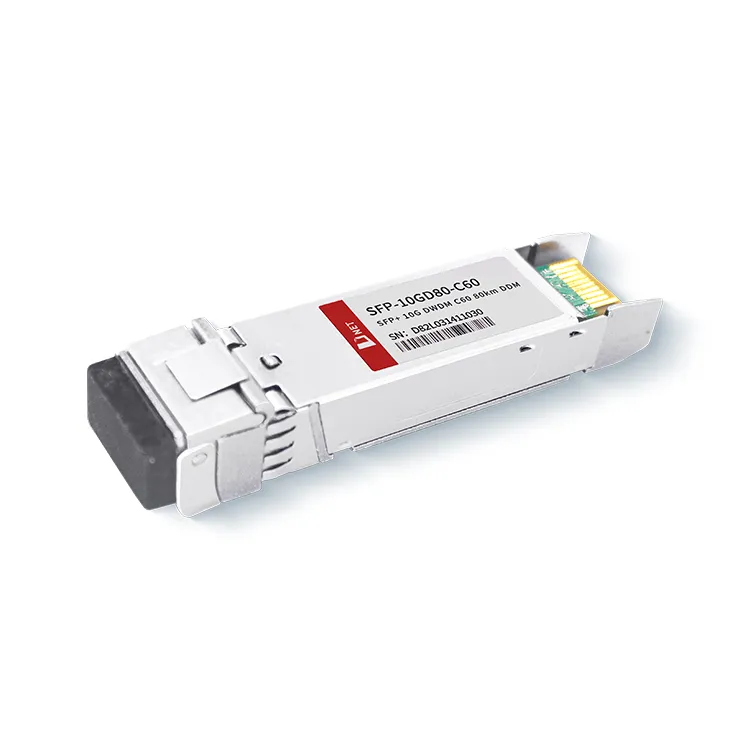

Д-нет-ов 10Г ДВДМ 80КМ Ц60 оптички примопредајник подржава бит рате у распону од 9,95 до 11,3Гб/с. Коришћењем ДВДМ технологије, овај примопредајник омогућава истовремени пренос више таласних дужина преко једног оптичког влакна, чиме се повећава капацитет мреже и оптимизује коришћење пропусног опсега. Ознака Ц60 означава да модул ради у опсегу таласних дужина Ц-опсега. СФП+ ДВДМ 80КМ Ц60 примопредајници се обично користе у 10ГБАСЕ-ЗР/ЗВ Етхернет, Сонет ОЦ-192/СДХ, 10Г Фибер Цханнел и ДВДМ мрежама.
Popularne oznake: СФП+10Г ДВДМ Ц60 80км, Кина СФП+10Г ДВДМ Ц60 80км произвођачи, добављачи, фабрика
Апсолутне максималне оцене
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
|
Температура складиштења |
TS |
-40 |
+85 |
степен |
|
|
Радна температура кућишта |
TA |
0 |
70 |
степен |
|
|
Максимални напон напајања |
Вцц |
-0.5 |
4 |
V |
|
|
Релативна влажност |
РХ |
0 |
85 |
% |
Електричне карактеристике
(ТОП=0 до 70степен , ВЦЦ=3.135 до 3,465 волти)
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
Напомена |
|
Напон напајања |
Вцц |
3.135 |
3.465 |
V |
||
|
Суппли Цуррент |
Ицц |
450 |
мА |
|||
|
Потрошња енергије |
P |
1.5 |
W |
|||
|
Секција предајника |
||||||
|
Улазна диференцијална импеданса |
Rин |
100 |
Ω |
1 |
||
|
Толеранција једносмерног напона Тк улаза (Реф. ВееТ) |
V |
-0.3 |
4 |
V |
||
|
Промена диференцијалног улазног напона |
Вин, пп |
180 |
700 |
мВ |
2 |
|
|
Трансмит Дисабле Волтаге |
VD |
2 |
Вцц |
V |
3 |
|
|
Трансмит Енабле Волтаге |
VЕН |
Вее |
Вее+0.8 |
V |
||
|
Рецеивер Сецтион |
||||||
|
Толеранција једноструког излазног напона |
V |
-0.3 |
4 |
V |
||
|
Рк Оутпут Дифф Волтаге |
Во |
300 |
850 |
мВ |
||
|
Време пораста и пада излаза Рк |
Тр/Тф |
30 |
пс |
4 |
||
|
ЛОС грешка |
VЛОС грешка |
2 |
ВццХОСТ |
V |
5 |
|
|
ЛОС Нормал |
VЛОС норма |
Вее |
Вее+0.8 |
V |
5 |
|
Оптицал Параметерс
(ТОП=0 до 70степен , ВЦЦ=3.135 до 3,465 волти)
|
Параметар |
Симбол |
Мин. |
Типично |
Макс. |
Јединица |
Напомена |
|
Секција предајника |
||||||
|
Оптичка таласна дужина-крај живота |
λ |
X-100 |
X |
X+100 |
пм |
|
|
Оптичка таласна дужина - почетак живота |
λ |
X-25 |
X |
X+25 |
пм |
|
|
Просечна оптичка снага |
Павг |
0 |
+5 |
дБм |
1 |
|
|
Ласер Офф Повер |
Пофф |
-30 |
дБм |
|||
|
Однос изумирања |
ЕР |
8.2 |
дБ |
|||
|
Казна дисперзије предајника |
ТДП |
3.0 |
дБ |
2 |
||
|
Релативни интензитет буке |
Рин |
-128 |
дБ/Хз |
3 |
||
|
Толеранција губитка оптичког поврата |
20 |
дБ |
||||
|
Рецеивер Сецтион |
||||||
|
Центер Вавеленгтх |
λr |
1480 |
1565 |
нм |
||
|
Лос Ассерт |
ЛОСA |
-40 |
- |
дБм |
||
|
Лос Дессерт |
ЛОСD |
-24 |
дБм |
|||
|
Лос Хистересис |
ЛОСH |
0.5 |
дБ |
|||
|
Преоптерећење |
Сат |
-7 |
дБм |
5 |
||
|
Рефлецтанце пријемника |
Ррк |
-12 |
дБ |
|||
Информације о наручивању
|
Број дела |
Опис |
|
СФП-10ГД80-Ц60 |
10Г ДВДМ 80КМ Ц60 примопредајник Хот Плуггабле, Дуплек ЛЦ, +3.3В, 100ГХз, ДВДМ ЕМЛ&АПД, Сингле моде |
ФАК
1. Шта је ДВДМ СФП?
О: ДВДМ СФП оптички модул припада врсти ВДМ оптичког модула. СФП+ ДВДМ 80КМ Ц60 примопредајник усваја ДВДМ технологију, која користи различите таласне дужине за поновно коришћење више оптичких сигнала у оптичко влакно за пренос података.
2. Који СФП је потребан за везу на даљину?
О: Стандардни СФП-ови у једном режиму могу да емитују до 10 км, док СФП-ови у проширеном режиму могу да преносе до 80 км. За краће удаљености и јефтинију опцију, вишеструки СФП-ови су одлично решење. Стандардни мултимод СФП може да преноси до 500м, док проширени вишережимски СФП до 2км.
